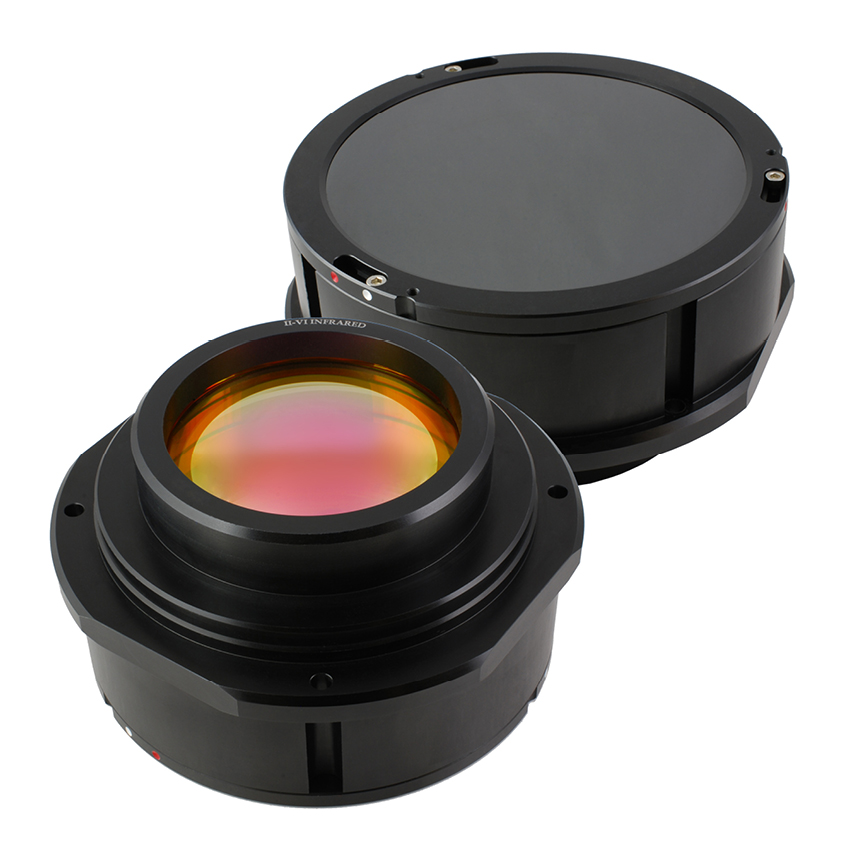

10.6 µm用Fシータスキャンレンズ
広いスキャン領域での高速加工を可能にするFシータスキャンレンズにより、CO2レーザベースの材料加工方法をスピードアップできます。
これらのスキャンレンズは、広い視野にわたって歪みを最小限に抑えた小さな集束スポットサイズを提供するため、マーキング、彫刻、溶接、ラピッドプロトタイピング、PCBのドリリング、および変換用途での高速運転が実現します。
By providing your information and clicking ‘Subscribe’, you opt-in to receiving periodic email marketing communications from Coherent Corp. and understand that your personal data will be processed in accordance with our Privacy Policy and that our Terms apply. You may opt-out of marketing emails sent by us at any time by clicking the unsubscribe link in any marketing email you receive.
Fシータスキャンレンズの特長
最高級のCoherent光学材料
パフォーマンスを最適化する特別なハウジング設計
9.2～10.6 µmの波長オプション
1～5個の光学素子を備えた設計
オプションの保護ウィンドウ
低損失ARコーティング
精密光学素子
