一般光学系

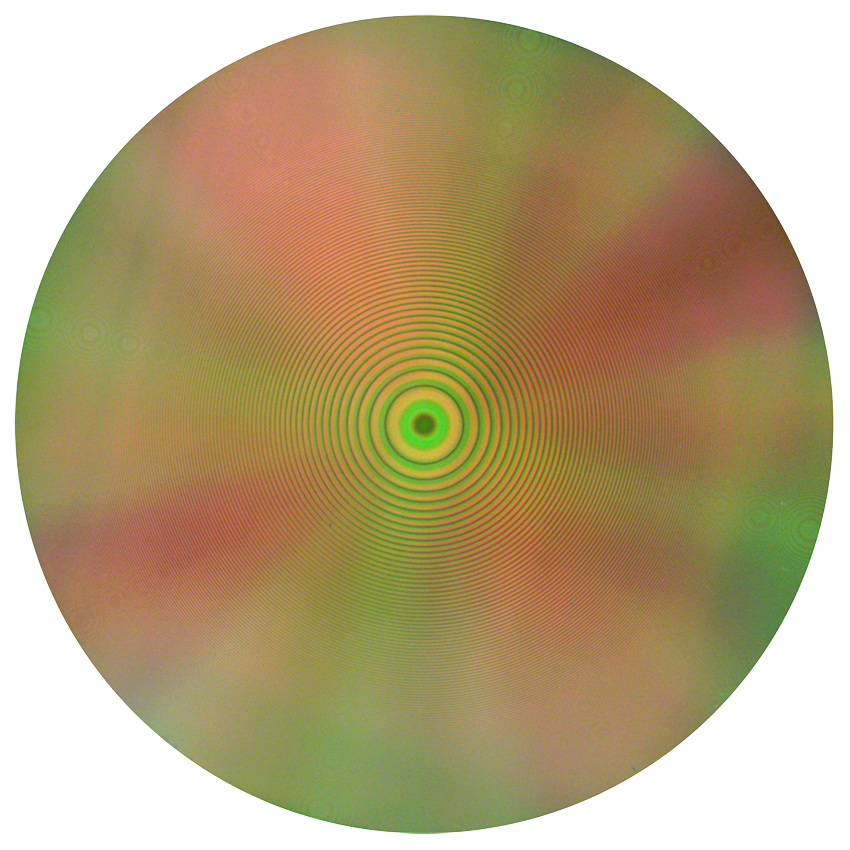

DOEフラットレンズとレンズレットアレイ
屈折光学系の制約や収差を受けることなく、光を集光またはコリメートします。
これらの多用途オプティクスは、デジタル表面レリーフ (リソグラフィー) パターニングを使用して大量生産されます。これらは、3Dセンシング (民生用デバイス、自動運転車) の光学エンジンおよびパターンジェネレーターに最適です。トランシーバー用のマイクロ光学レンズやアレイとしても最適です。
By providing your information and clicking ‘Subscribe’, you opt-in to receiving periodic email marketing communications from Coherent Corp. and understand that your personal data will be processed in accordance with our Privacy Policy and that our Terms apply. You may opt-out of marketing emails sent by us at any time by clicking the unsubscribe link in any marketing email you receive.
レンズとレンズレットアレイ – カスタマイズ可能な性能
これらの軽量レンズは、高い光学出力や最大500°Cの温度などの過酷な条件でも使用できます。すべての物理寸法 (幅x高さ) はカスタム仕様です。
焦点距離 |
開口数 (NA) |
設計波長 (nm) |
入射角、AOI (°) |
絶対効率 (%) |
中心精度 (μm) |
寸法許容差 (mm) |
|
一般的な値 |
カスタム |
最大0.3 |
850、940 |
0 ± 10 |
≥ 88 |
エッジまで± 10、 基準点まで0.1 um |
± 0.1 mm
|
カスタムオプション |
ご要望に応じて、より高い値を設定することも可能です |
カスタム波長も入手可能 |
カスタムAOIも可能 |
ご要望に応じて、より高い値を設定することも可能です |
