レーザコンポーネントとアクセサリ
光ファイバーケーブル
過酷な環境でも一貫性して動作するよう頑丈に作られた、長距離で低損失でのマルチkWレーザビーム伝送を実現する、信頼性の高い光ファイバーケーブル。
これらのケーブルはエンドキャップ、ストリッパ、水冷方式を組み合わせ、長期間安定性と信頼性を維持しながら、低い伝送損失での高出力レーザレベルを実現します。 多数の構成やコネクタオプションがあります。
By providing your information and clicking ‘Subscribe’, you opt-in to receiving periodic email marketing communications from Coherent Corp. and understand that your personal data will be processed in accordance with our Privacy Policy and that our Terms apply. You may opt-out of marketing emails sent by us at any time by clicking the unsubscribe link in any marketing email you receive.
光ファイバーケーブルの主なパラメーター
標準QBH、QD、RQBコネクタや、幅広いARコーティング、長さ、コア形状オプションから選択して、必要とする伝送ファイバーを入手します。
製品仕様
|
コネクタのタイプ |
||
|

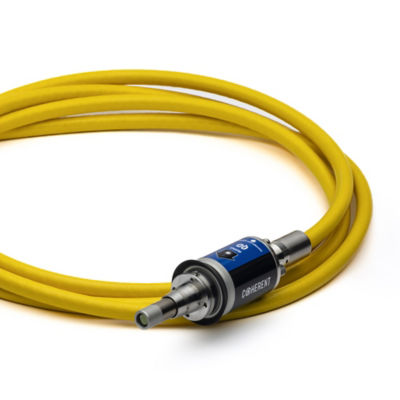

QD |

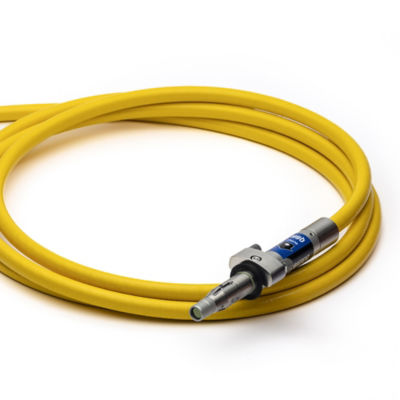

QBH |
RQB |
最大出力（CW） |
20 kW |
15 kW |
1.5 kW
|
波長 |
1030～1090 nm 780～1100 nm 510～550 nm 430～480 nm |
||
ファイバーコア寸法 |
≤1000 µm、ラウンド/スクエア |
||
ケーブル長 |
≤200 m |
||
伝送損失 |
< 3%（標準 1%） |
||
出力損失機能 |
2 kW（10 秒） |
2 kW（10 秒） |
100 W（10 秒） |
冷却方法 |
水冷式 |
水冷式 |
空冷式（パッシブ） |
対応インターフェエース |
Trumpf LLK-D |
Trumpf LLK-Q |
Trumpf LLK-Q |
