光学系

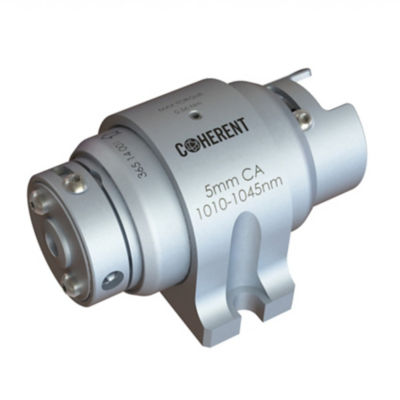

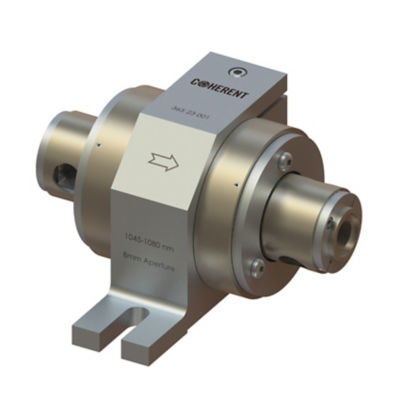

PAVOS回転子およびアイソレーター
1010 nm~1080 nmのウィンドウ用に最適化されたPAVOS製品を使用して、NdベースおよびYbベースのレーザからのパルス発振、またはCW近赤外出力に対して、非常に高い(≥30dB)アイソレーションを実現します。
PAVOS回転子およびアイソレーターは、パフォーマンスを最大化し、NdまたはYb増幅レーザシステムのASEを排除して、後方反射の損傷からの保護を提供します。いくつかの標準開口部に加えて、カスタム開口部、取り付け、および真空対応オプションをリクエストに応じて提供します。
By providing your information and clicking ‘Subscribe’, you opt-in to receiving periodic email marketing communications from Coherent Corp. and understand that your personal data will be processed in accordance with our Privacy Policy and that our Terms apply. You may opt-out of marketing emails sent by us at any time by clicking the unsubscribe link in any marketing email you receive.
PAVOS回転子およびアイソレーター - 主要なパラメーター
次の損傷しきい値を下回るPAVOS回転子またはアイソレーターを安全に使用してください:10nsで10J /cm²、8psで1J /cm²、1MW /cm²CW。波長範囲1010 nm~1080 nm。
製品仕様
PAVOS+ |
PAVOS(小口径) |
PAVOS(大口径) |
||||
回転子 |
回転子 |
アイソレーター |
回転子 |
アイソレーター |
||
クリア開口部(mm) |
4 |
5 |
5 |
8, 12, 15, 20, 25, 35, 45 |
8, 12, 15, 20, 25, 35, 45 |
|
波長1(nm) |
1030, 1064 |
1030, 1064 |
1030, 1064 |
103033, 1064 |
103033, 1064 |
|
透過率(%) |
98 |
95 |
95 |
98 |
92 |
|
アイソレーション2(dB) |
NA |
NA |
33(最小) 37(通常) |
NA |
30(最小) 35(通常) |
|
消光比2(dB) |
33(最小) |
35(最小) |
NA |
30(最小) |
NA |
|
最大定格出力処理(W) |
50 |
|||||
損傷しきい値 |
10 nsで10 J/cm2 8 psで1 J/cm2 1 MW/cm2 CW |
|||||
1 ご要望に応じて他の波長もご利用いただけます。 2 動作波長および温度(デフォルト = 22 °C)。 3 12 mmを超える口径サイズでは利用できません。 |
