Allgemeine Optiken

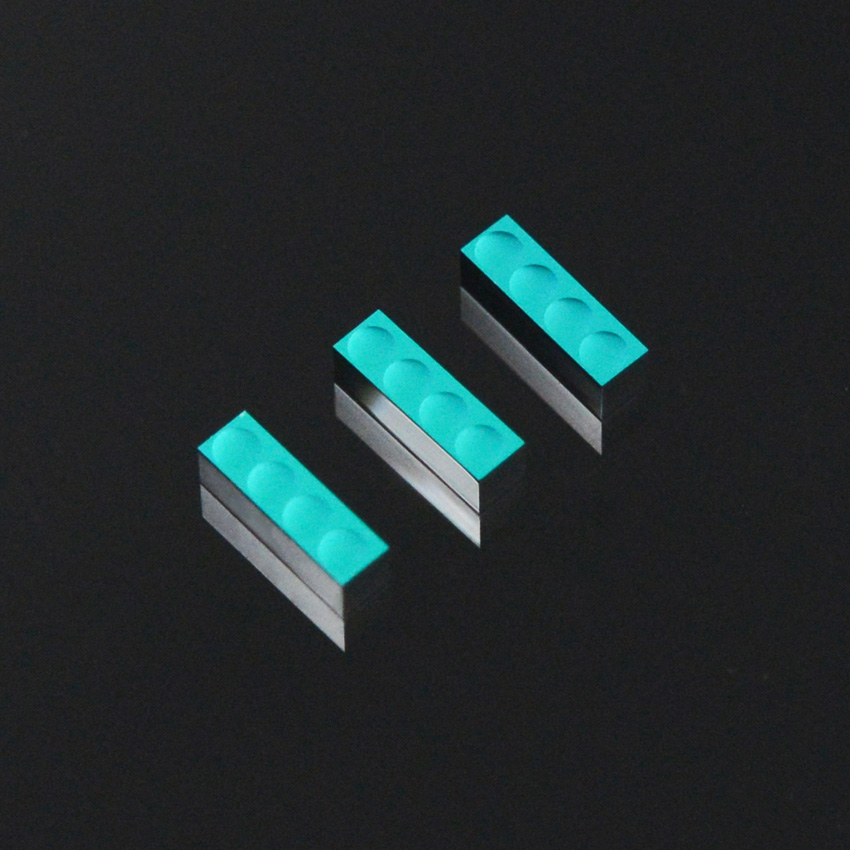

Mikrolinsen-Arrays
Erstellen Sie hochkompakte Kollimations- und Fokussierungssysteme mit unseren ein- oder zweidimensionalen Mikrolinsen-Arrays (MLAs).
Bei MLAs von Coherent sind die einzelnen Linsen typischerweise in einem quadratischen oder sechseckigen periodischen Muster angeordnet, mit einem Linsenabstand von einigen hundert Mikrometern. Sie können durch Nanoimprinting, Photolithographie und Glasformung hergestellt werden.
By providing your information and clicking ‘Subscribe’, you opt-in to receiving periodic email marketing communications from Coherent Corp. and understand that your personal data will be processed in accordance with our Privacy Policy and that our Terms apply. You may opt-out of marketing emails sent by us at any time by clicking the unsubscribe link in any marketing email you receive.
Fähigkeiten von Mikrolinsen-Arrays
Coherent kann MLAs mit einer Vielzahl von Strukturen in verschiedenen Materialien herstellen. Die Großserienproduktion von Nahinfrarot-MLAs kann auf 6-Zoll-Si-Wafern durchgeführt werden.
Spezifikationen von Silizium-Mikrolinsen-Arrays
Materialspezifikationen |
|
Material |
Silizium |
Reflektierender Index |
≈ 3,42 |
Transparenz |
R < 0,2 % T >99 % bei 1.260 – 1.340 nm |
Herstellungsspezifikationen |
|
Durchmesser |
600 ± 5 μm |
Dicke |
400 ± 10 μm |
Pitch |
750 ± 1 μm |
Transparente Apertur |
>510 nm |
Krümmungsradius |
3,0 mm |
Konisch |
0 |
Oberflächenrauigkeit |
<5 nm RMS |
Abweichung des Linsenoberflächenprofils |
<35 nm RMS |
Oberflächenqualität |
Kratzen-Bohren: 5/1x0,025 basierend auf ISO 10110-7 |
Zerspanung |
< 100 μm |
Kantenvertikalität |
90 ± 2° |
