Allgemeine Optiken

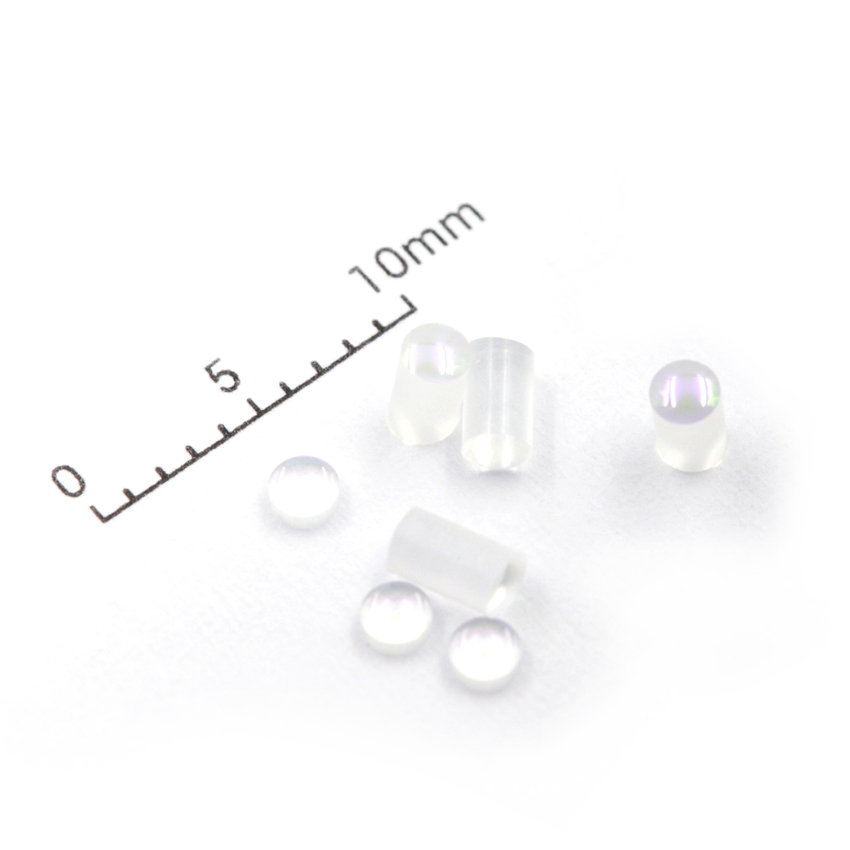

C-Linse und D-Linse
Bauen Sie mit diesen miniaturisierten Optiken faseroptische Komponenten mit geringer Einfügedämpfung – einschließlich Schalter, Isolatoren, Zirkulatoren, DWDMs, Faserverstärker und mehr.
Hierbei handelt es sich um Miniaturoptiken zur Kollimation und Kopplung von Glasfasern oder zur Einkopplung von Licht aus Laser- oder LED-Quellen. Sie verwenden sphärische Oberflächen und bieten geringere Kosten und Einfügeverluste sowie längere Arbeitsabstände als Gradientenindexlinsen (GRIN).
By providing your information and clicking ‘Subscribe’, you opt-in to receiving periodic email marketing communications from Coherent Corp. and understand that your personal data will be processed in accordance with our Privacy Policy and that our Terms apply. You may opt-out of marketing emails sent by us at any time by clicking the unsubscribe link in any marketing email you receive.
Fähigkeiten von C-Linsen und D-Linsen
Verwenden Sie die untenstehende Tabelle als Leitfaden für die umfangreichen Fertigungsmöglichkeiten, die Coherent für die Herstellung von Präzisions-Mikrooptiken zur Verfügung stehen.
Typische Spezifikationen für C-Linsen und D-Linsen |
|
Linsenmaterial |
BK7, N-SF11, SF11, Silizium und mehr |
Typischer Durchmesser |
1,000 +0,005/-0,001 mm oder 1,800 +0,005/-0,001 mm |
Längentoleranz |
< ± 0,04 mm |
Typischer Keilwinkel |
0°, 6°, 8°, 9° |
Formtreue |
< λ/4 |
Oberflächenqualität (Kratzen/Bohren) |
Besser als 20 – 10 |
AR-Beschichtung |
R < 0,15 % bei λc ± 40 nm, λc = 1.310, 1.550 nm |
