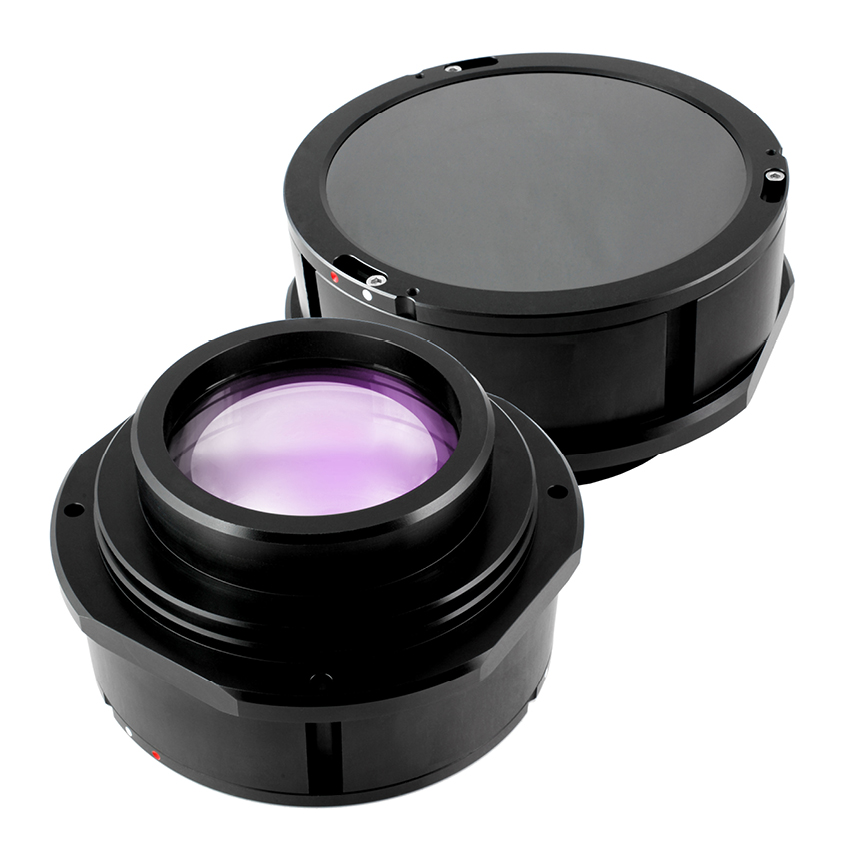

用于 1 µm 激光器的 F-Theta 扫描透镜
使用基于硫化锌多光谱和熔融石英材料的扫描透镜,优化激光焊接、打标、雕刻和切割应用的性能。
硫化锌多光谱材料具有高导热性,可减少热焦点偏移,并具有高折射率,可最大限度减少部件数量。 特别是在采用非球面表面时,可以提高性能和减轻重量。
By providing your information and clicking ‘Subscribe’, you opt-in to receiving periodic email marketing communications from Coherent Corp. and understand that your personal data will be processed in accordance with our Privacy Policy and that our Terms apply. You may opt-out of marketing emails sent by us at any time by clicking the unsubscribe link in any marketing email you receive.
1 μm F-Theta 扫描透镜规格
获取具有多种焦距和视场尺寸的扫描透镜,用于使用近红外光纤和固态激光器的高低功率材料加工任务。
参数 | 型号 | ||||
激光器 | SL4-1.03-1.08-123-90-165-DW | SL2-1.03-1.08-62-142-275-DW | SL2-1.03-1.08-74-200-400 | SL2-1.03-1.08-87-400-650-DW | |
波长 (μm) |
1.03 至 1.08 |
||||
激光功率 (w) |
8 kW |
||||
连续波或脉冲 |
CW |
||||
输入光束直径 1/e² (mm) |
15 |
20 |
20 |
||
振镜输入时全光束的最小通光孔径 (mm) |
15 |
30 |
20 |
||
振镜规格 |
|||||
X、Y 扫描镜间距离 (mm) |
19.7 |
18 |
16 |
21 |
|
Y 扫描镜到透镜外壳边缘的距离 (mm) |
16 |
15 |
26 |
26 |
|
通光孔径 (mm) |
15 |
15 |
20 |
20 |
|
输入扫描角度(光学角度,单位:度) |
16 x 16.4 |
14.4 x 15 |
13.5 x 14.1 |
18 x 17 |
|
扫描透镜规格 |
|||||
EFL (mm) |
163 |
277 |
400 |
650 |
|
工作距离 (mm) |
197 |
302 |
430 |
700 |
|
远心误差(度) |
< 4 |
< 11 |
< 11 |
< 14 |
|
方场尺寸 (mm) |
90 x 90 |
142 x 142 |
200 x 200 |
400 x 400 |
|
透镜材料 |
FS + ZnS (MS) |
FS + ZnS (MS) |
FS + ZnS (MS) |
FS + ZnS (MS) |
|
元件数量(如果受到限制) |
4 |
2 |
2 |
2 |
|
理论聚焦光斑特性 |
|||||
光斑尺寸(单位:μm,1/e² 功率点) |
21 |
33 |
35 |
57 |
|
整个视场内的光束尺寸变化 (%) |
6 |
12 |
13 |
13 |
|
圆度(最短/最长宽度) |
> 0.94 |
> 0.88 |
> 0.9 |
> 0.9 |
|
场凹陷 (μm) |
< 40 |
< 300 |
< 300 |
< 1600 |
