激光器部件和配件

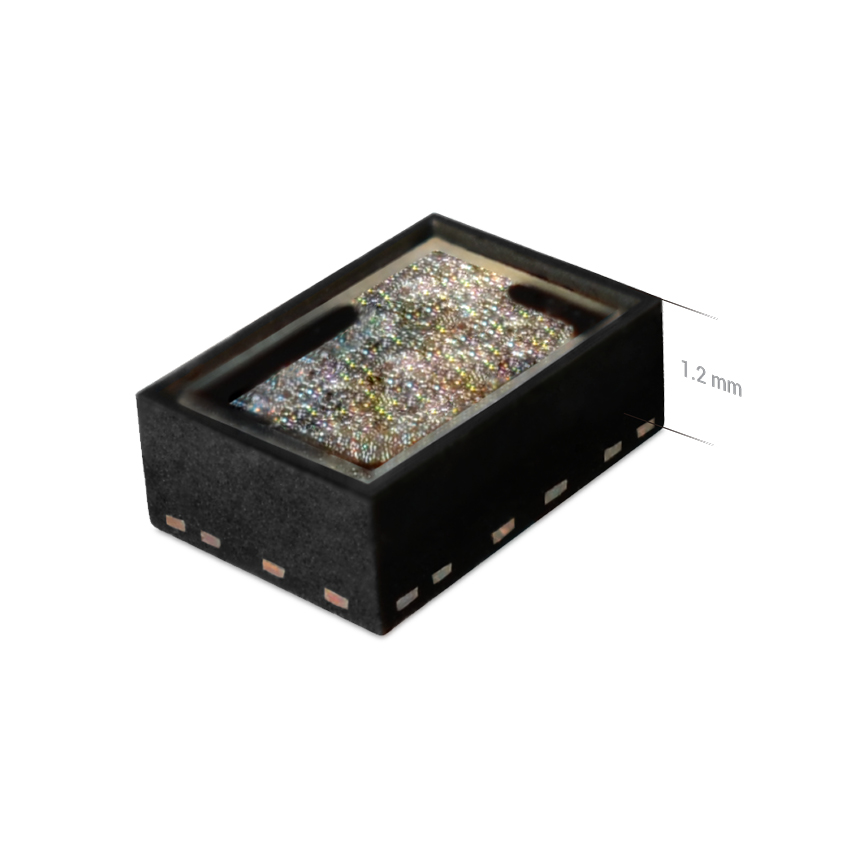

940 nm VCSEL 泛光照明器模块
用于需要大照明区 (FOI) 的 3D 传感任务，例如驾驶监控系统 (DMS)、占用监控系统 (OMS) 和手势识别。
这些超紧凑模块采用 SMT 封装，可用于为各种光学 3D 传感任务创建窄照明场或宽照明场。它们针对大批量生产进行了成本优化，并基于符合 AECQ-102 要求的 VCSEL。
By providing your information and clicking ‘Subscribe’, you opt-in to receiving periodic email marketing communications from Coherent Corp. and understand that your personal data will be processed in accordance with our Privacy Policy and that our Terms apply. You may opt-out of marketing emails sent by us at any time by clicking the unsubscribe link in any marketing email you receive.
940 nm VCSEL 泛光照明器模块
获得两种不同的 FOI 选项：60x45° 或 110x85°（蝙蝠翼轮廓）。它们具有纳秒上升时间，并包括用于闭环操作的监控光电二极管。
I940-8904-G02-XX |
I940-9903-G02-XX |
I940-3001-G01-XX |
|
尺寸（长 x 宽 x 厚） |
2.4 x 3.3 x 1.2 mm3 |
2.4 x 3.3 x 1.2 mm3 |
2.4 x 3.3 x 1.2 mm3 |
照明场 (FOI) |
I940-8904-G02-01 - 60° x 45° |
I940-9903-G02-01 - 60° x 45° |
I940-3001-G01-01 - 60° x 45° |
发射器计数 |
325 |
325 |
640 |
波长 |
940 nm |
940 nm |
940 nm |
监控光电二极管（可选） |
是 |
是 |
是 |
测试条件 |
0.1ms、5% DC |
0.1ms、5% DC |
0.1ms、1% DC |
VCSEL Die |
V940-8904-G02 (2J) |
V940-9903-G02 (3J) |
V940-3001-G01 (3J) |
工作电流 |
2.7 A |
2.7 A |
5 A |
输出功率（25C，典型值） |
4.60 W |
6.60 W |
11.7 W |
输出功率（60C，典型值） |
4.40 W |
6.20 W |
11.1 W |
PCE（25C，典型值） |
47% |
46% |
48% |
PCE（60C，典型值） |
45% |
43% |
46% |
电压（典型值） |
3.60 V |
5.30 V |
4.80 V |
关键特性
- 尺寸：2.4 x 3.3 x 1.2 mm
- 扩散器，无热点
- 高可靠性/高性能 VCSEL
- 汽车级包装材料
- 可保护眼睛的光电二极管
- 汽车认证：AEC-Q102
- 在经过认证的设施中组装
- 上升时间短（低电感）
- FoI 与 FoV 良好匹配
- 窄光谱宽度
