可变半径反射镜

该光学元件可帮助动态调整焦深并补偿整个工作台的焦距变化,从而提高 CO₂ 激光切割效率。

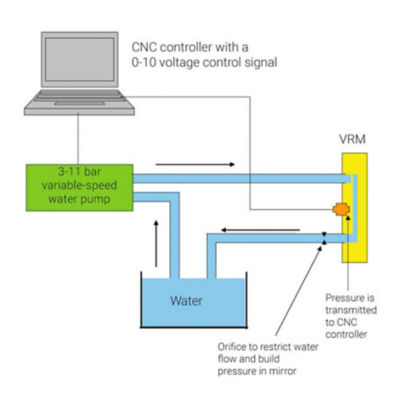

可变半径反射镜是一种独特的组件,可通过水压或气压改变光学元件的曲率半径,从而动态调整光束发散度。它们可以采用多种定制配置。

可变半径反射镜 (VRM) 功能

Coherent 采用专有的设计技术来准确建模 VRM 形状,预测其在压力下会如何变形,并针对特定应用对其进行优化。

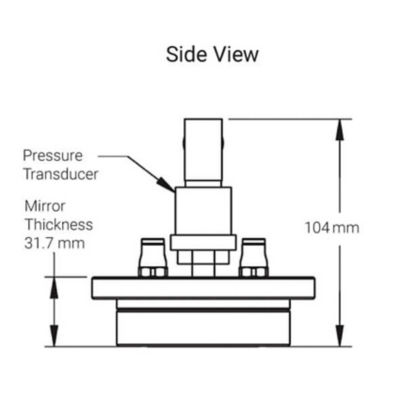

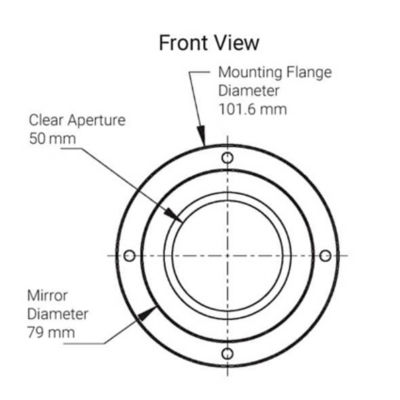

典型铜 VRM 规格

加压方法

空气

反射镜直径

57.1 mm

79.0 mm

通光孔径

35 mm

50 mm

半径范围

-6 m 至 6 m

3 m 至平面

平面至 3 m

1.2 m 至 -1.6 m

加压范围

3 至 12 bar

0 至 12 bar

入射角

接近正常

45°

指向稳定性

≤ 30 角秒

反射率

> 99.8% (10.6µm)
