광학

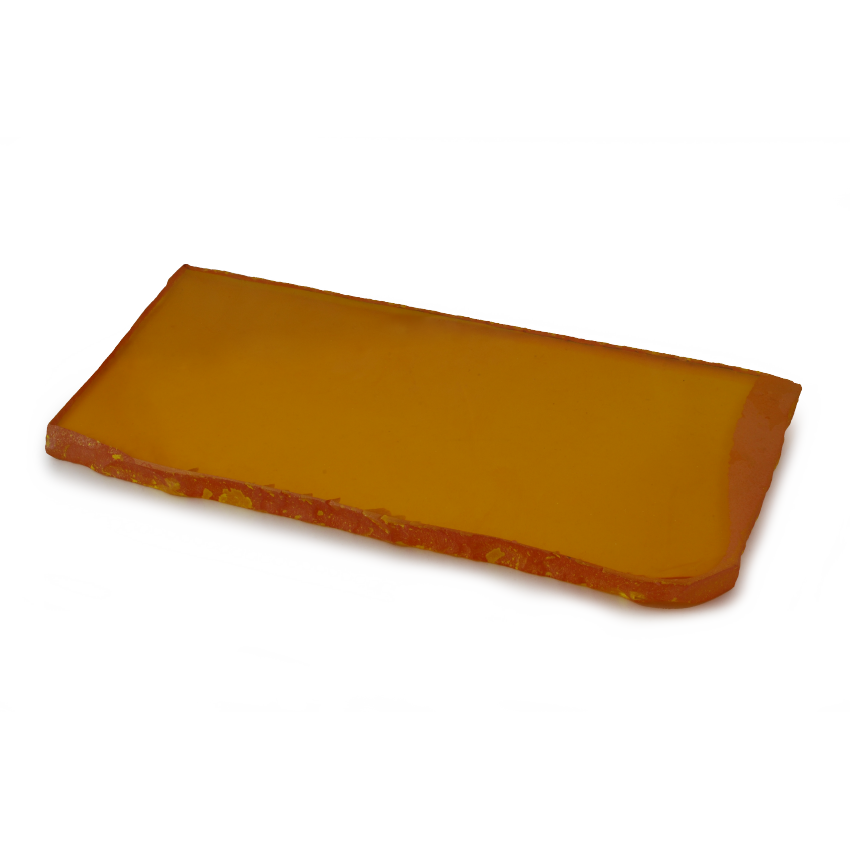

셀렌화 아연(ZnSe)
소재 제조업을 선도하는 업체에서 생산한 ZnSe를 활용하여 고품질 렌즈, 윈도우, 출력 커플러, 빔 스플리터와 기타 광학 부품을 제작합니다.
ZnSe는 이미징 사용에 높은 균일성과 균질성을 제공하고, 고출력 레이저 응용 분야에 낮은 흡수율과 산란율을 제공합니다. 가시광선 전송을 통해 광학 시스템 정렬을 간소화합니다. 또한 ZnSe는 비흡습성 소재로 화학적으로 안정합니다.
By providing your information and clicking ‘Subscribe’, you opt-in to receiving periodic email marketing communications from Coherent Corp. and understand that your personal data will be processed in accordance with our Privacy Policy and that our Terms apply. You may opt-out of marketing emails sent by us at any time by clicking the unsubscribe link in any marketing email you receive.
셀렌화 아연(ZnSe) 특성
Coherent는 정기적으로 최대 300mm의 ZnSe 기판을 공급하고, 시트 소재, 코어 드릴 블랭크, 엣지 블랭크, 곡면 렌즈 생성 블랭크 등을 제공할 수 있습니다.
ZnSe 소재 특성(20°C) |
|
물리적 특성 |
|
구조 |
섬아연광 입방체 |
밀도 |
5.27g/cm³ |
입자 크기 |
< 100μm |
함유물 |
없음 > 0.05mm |
전기 밀도 |
> 1012ohm-cm |
광학적 특성 |
|
벌크 흡수율 계수 @ 10.6μm |
< 0.0005cm-1 |
열광학 계수(dn/dT) @ 10.6μm |
6.1 x 10-5/°C |
굴절률 불균일 @ 0.6328μm |
< 3 x 10-6 |
열적 특성 |
|
열전도율 @ 20°C |
0.18W/cm/°C |
비열 |
0.356J/g/°C |
선팽창 계수 @ 20°C |
7.57 x 10-6/°C |
기계적 특성 |
|
영률 |
67.2GPa(9.75 x 106psi) |
파괴 계수 |
55.1MPa (8,000psi) |
누프 경도 |
105-120kg/mm² |
밀도 |
5.27g/cm³ |
푸아송비 |
0.28 |
파괴 인성 |
0.5 x 106N/m1.5 |
관련 제품
추천 블로그
Coherent와 NIF: 핵융합 에너지원 만들기
Coherent 맞춤형 광학 장치는 태양에 동력을 공급하는 과정인 핵융합을 생성하는 데 사용되는 거대한 레이저 시스템의 일부일 뿐입니다.
광학 제조 역량
Coherent의 재료 성장, 제작, 코팅, 조립 및 엄격한 QA를 위한 수직 통합 역량에 대해 알아보세요. 이를 통해 광학 장치의 성능과 신뢰성을 보장하고 공급망의 위험과 불확실성을 최소화하는 방법을 알아보세요.
